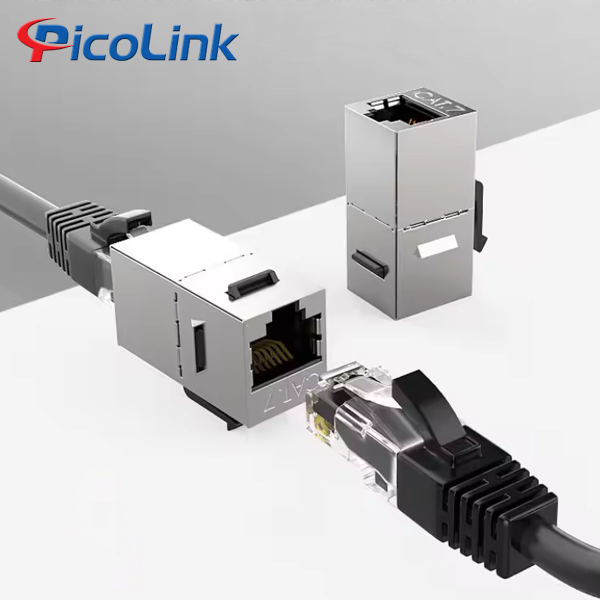

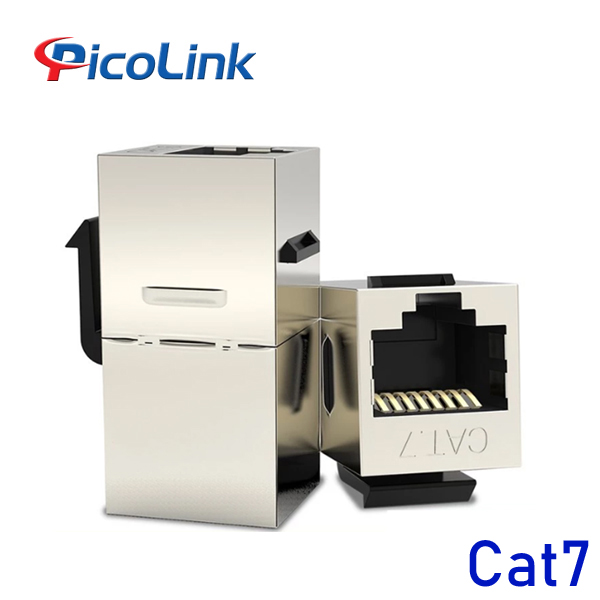

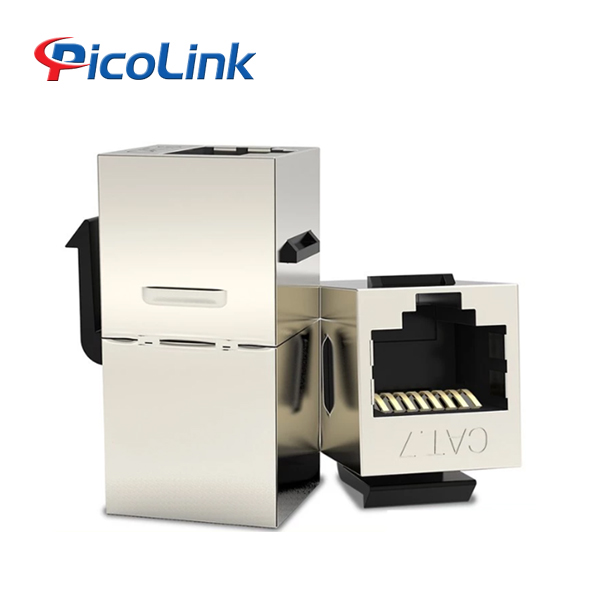

Nhân Mạng Chống Nhiễu Cat7 & Module Jack Cat7 PicoLink PL-S19177

Module RJ45 Cat7 SFTP PicoLink PL-S19177 là giải pháp kết nối mạng cao cấp nhất hiện nay, được thiết kế đặc biệt cho các hệ thống mạng tốc độ cực cao và môi trường nhiễu điện từ mạnh.

1. Thông số kỹ thuật đột phá

✅ Chuẩn kết nối: RJ45 8P8C SFTP (Shielded Foiled Twisted Pair)
✅ Hiệu suất vượt trội:

  • 10Gbps @ 100m

  • Băng thông 600MHz

  • Độ trễ cực thấp <2ns

✅ Công nghệ chống nhiễu:

  • 3 lớp bảo vệ: Foil + Lưới đồng + Vỏ kim loại

  • Tiếp đất 360°

  • Cách ly nhiễu tối ưu

✅ Vật liệu cao cấp:

  • Vỏ hợp kim kẽm chống EMI

  • Chân tiếp xúc đồng berilia mạ vàng 50μm

  • Nhựa LSZH chống cháy

✅ Thiết kế thông minh:

  • Khóa xoay 45° dễ lắp đặt

  • Mã màu T568A/B

  • Tương thích Cat7/Cat7A


2. Hướng dẫn lắp đặt chuyên nghiệp

Bước 1: Chuẩn bị cáp

  • Sử dụng cáp Cat7 SFTP 23AWG

  • Tuốt vỏ 30mm, giữ nguyên lớp bảo vệ

Bước 2: Tiếp đất

  1. Mở lớp foil ngoài

  2. Xoắn dây drain wire

  3. Kết nối với vỏ module

    Bước 3: Đấu dây


    Copy
    Download
    [Chuẩn T568B]
    1. Trắng Cam  → Chân 1 (Tx+)
    2. Cam        → Chân 2 (Tx-)
    3. Trắng Xanh → Chân 3 (Rx+)
    4. Xanh Dương → Chân 4
    5. Trắng Xanh → Chân 5
    6. Xanh       → Chân 6 (Rx-)
    7. Trắng Nâu → Chân 7
    8. Nâu       → Chân 8

    Bước 4: Hoàn thiện

    • Dùng punch-down tool 110 lực 25lb

    • Kiểm tra bằng DSX-8000

4. Ứng dụng đặc biệt

🏢 Data Center: Giải pháp cho 40G Ethernet
🏭 Công nghiệp 4.0: Kết nối PLC, robot
🎮 Gaming Esports: Độ trễ <1ms
📹 Camera AI: Hỗ trợ 8K/120fps

 Cat7 Keystone Module : Nhân mạng chống nhiễu CAT7 (modul jack cat7)
Được bảo vệ, kết nối không có công cụ
Kết thúc dây nhanh chóng và an toàn mà không cần bất kỳ công cụ đấm đặc biệt nào
Danh mục 7, Lớp EA
Khu vực áp dụng: Tối đa 500 MHz, 10GBase-T Tiêu chuẩn: ISO / IEC 11801 2nd Ed., EN 50173-1, EIA / TIA 568-C, 802.3af, 802.3at PoE +

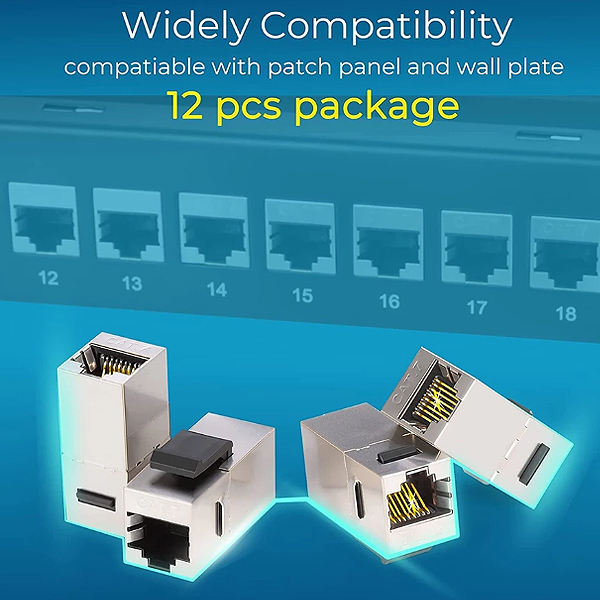

Thích hợp cho các tấm vá và ổ cắm RJ45 nữ để LSA, lắp đặt cáp 8P8C qua dải LSA, mã màu theo EIA / TIA 568 A & B
Phạm vi che chắn 360 °
Chấp nhận: 22-24 AWG cáp rắn (trần dây dẫn đường kính từ 0.50-0.58 mét, bên ngoài đường kính từ 5.0-8.5 mét)
Kẽm đúc, mạ niken
Đế giữ pin RJ45: ABS UL 94V-0
Tiếp xúc RJ45: Đồng thiếc phosphor đóng hộp với mạ vàng
Kẹp kết thúc LSA: Krone LSA +, UL 94V-2, mạ kẽm đồng phosphor PCB: FR4, UL 94V-0
Tính chất vật lý:

Lực chèn: tối đa 30N (IEC 60603-7-5)
Duy trì sức mạnh: 7,7 kg giữa jack và cắm
Nhiệt độ hoạt động: -20 ~ + 70 ° C (ISO / IEC 11801, EN 50173-1, ANSI / TIA /
