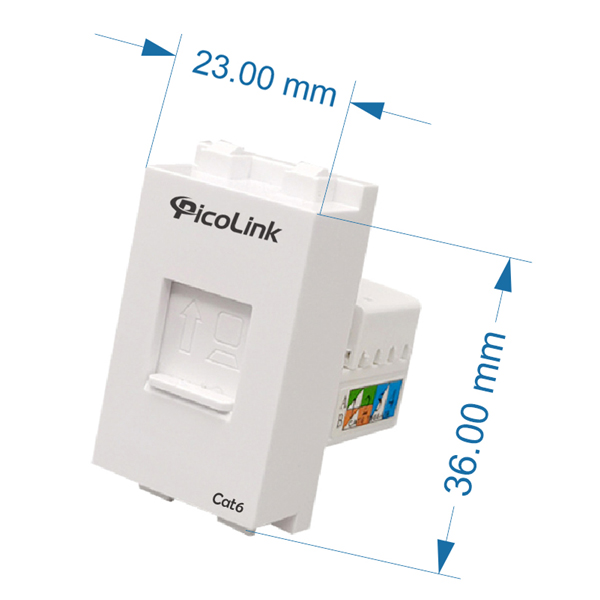

Nhân Mạng RJ45 Cat6 & Module Rack Cat6 PicoLink PL-19166-KT

Module RJ45 Cat6 PicoLink PL-19166-KT là thiết bị kết nối mạng cao cấp, được thiết kế chuyên dụng cho các hệ thống mạng tốc độ cao, hỗ trợ chuẩn Cat6/Cat6a với khả năng truyền dữ liệu lên đến 10Gbps.

1. Thông số kỹ thuật chi tiết

✅ Chuẩn kết nối: RJ45 8P8C (tương thích cả Cat6 và Cat6a)
✅ Tốc độ truyền tải:

  • 1Gbps @ 100m

  • 10Gbps @ 55m (với Cat6a)
    ✅ Vật liệu cao cấp:

  • Vỏ nhựa PC chống cháy UL94V-0

  • Chân tiếp xúc đồng mạ vàng 50μm

  • Thiết kế chống nhiễu EMI/RFI
    ✅ Tính năng đặc biệt:

  • Hỗ trợ cả 2 chuẩn bấm T568A/T568B

  • Lõi nhựa chia dây thông minh

  • Màu sắc: trắng/đen/xanh (lựa chọn theo nhu cầu)

2. Hướng dẫn lắp đặt chi tiết

Bước 1: Chuẩn bị dụng cụ

  • Cáp mạng Cat6 UTP/FTP

  • Tool đấu dây (punch down tool)

  • Dao cắt vỏ cáp chuyên dụng

Bước 2: Đấu dây theo chuẩn T568B


Copy
Download
1. Trắng Cam → Chân 1
2. Cam → Chân 2
3. Trắng Xanh Lá → Chân 3
4. Xanh Dương → Chân 4
5. Trắng Xanh Dương → Chân 5
6. Xanh Lá → Chân 6
7. Trắng Nâu → Chân 7
8. Nâu → Chân 8

Bước 3: Sử dụng punch down tool để:

  1. Ấn mạnh dây vào khe tiếp xúc

  2. Cắt phần dây thừa tự động

  3. Kiểm tra độ chắc chắn của kết nối

Bước 4: Lắp module vào:

  • Tủ rack 19"

  • Hộp âm tường

  • Patch panel

3. So sánh hiệu năng

Tiêu chí PL-19166-KT (Cat6) Module Cat5e thường
Tốc độ tối đa 10Gbps 1Gbps
Băng thông 250MHz 100MHz
Chống nhiễu ⭐⭐⭐⭐⭐ ⭐⭐⭐
Tuổi thọ >1000 lần cắm ~500 lần cắm

4. Mẹo sử dụng chuyên nghiệp

🔧 Khi triển khai hệ thống:

  • Luôn test bằng cable tester sau khi lắp đặt

  • Sử dụng tool đấu dây chính hãng để đảm bảo chất lượng

  • Ghi chú rõ ràng hệ thống dây theo sơ đồ T568B

    ⚠️ Lưu ý quan trọng:

    • Không gỡ xoắn dây quá 13mm

    • Tránh uốn cong cáp góc <90 độ

    • Sử dụng ống luồn dây cho hệ thống đi âm tường

6. Ứng dụng thực tế

  • Văn phòng: Triển khai hệ thống mạng 1Gbps

  • Data Center: Kết nối server 10Gbps

  • Camera IP: Hỗ trợ camera 4K/8K

  • Smart Home: Hệ thống nhà thông minh

Sản phẩm này là giải pháp tối ưu cho các công trình cần hiệu năng mạng ổn định và tốc độ cao, đặc biệt phù hợp với các doanh nghiệp và hệ thống mạng chuyên nghiệp.

Nhân ổ cắm mạng Cat6 PICOLINK – Modular Jack Cat6 RJ45

-   Nhân mạng Cat6 Picolink PL-19166-KT được thiết kế có kích thước nhỏ gọn với các chi tiết tinh tế và nổi bật. Chỉ cần quan sát bằng mắt thường, người dùng đã có thể đánh giá được chất lượng vượt trội của sản phẩm.
-   Nhân mạng RJ45 Cat6 là một phụ kiện mạng nhỏ bé nhưng đóng vai trò vô cùng quan trọng trong hệ thống mạng internet. Có lẽ bạn không thấy xa lạ với thiết bị mạng này bởi chúng xuất hiện thường xuyên bên trong các thanh quản lý Patch panel, ổ cắm âm tường.



  Tính năng nổi bật của Ổ cắm data CAT5 PicoLink PL-19166-KT
-  Những tiếp điểm được làm bằng hợp kim đồng dẫn điện tốt giúp cho dòng điện được truyền dẫn tốt hơn, đặc biệt là những nhíp lò xo chống giãn xung quanh tiếp điểm giúp cho liên kết giữa ổ cắm và phích cắm được cứng cáp và an toàn hơn.
-  Đạt tiêu chuẩn IEC, được cách điện hoàn toàn với lớp nhựa phũ bên ngoài được thiết kế bằng nhựa PC cao cấp có độ bền tốt, độ va đập cao giúp loại bỏ nguy cơ điện giật.
-  Gắn chung với các mặt 1, 2 , 3, 4, 5, 6 cùng dòng Wide, Halumie, mặt 1 gắn 1 ổ cắm,...có thể kết hợp với mặt che mưa để lắp ngoài trời phù hợp cho các quán cafe, khuôn viên, công viên, hồ bơi,..

-   Ổ cắm mạng RJ45 PicoLink PL-19166-KT là loại ổ cắm mạng LAN (network LAN)  ổ cắm thuộc dòng sản phẩm Wide Series chất liệu nhựa cao cấp sáng bóng, chống va đập.
-   PicoLink luôn là thương hiệu được ưa chuộng của nhiều gia đình Việt. Các thiết bị điện của PicoLink luôn đảm bảo 3 yếu tố: chất lượng tốt, an toàn chuẩn và thẩm mỹ cao.
-   PicoLink thương hiệu uy tín hàng đầu Nhật Bản, đều đem lại những lợi ích vượt trội như an toàn, tuổi thọ cao, thiết kế mẫu mã đẹp mắt...
-   PicoLink – tự hào đem đến cho gia đình bạn một cuộc sống yên tâm, tiện nghi và hạnh phúc

1.Giới thiệu chung:
Nhân ổ cắm mạng Cat6 PICOLINK là phụ kiện mạng có khả năng chống nhiễu tốt, dạng SL của PICOLINK vượt tất cả các yêu cầu về hiệu suất của chuẩn TIA và ISO. Hệ thống Cat 5E của PICOLINK tương thích với tất cả các yêu cầu về hiệu suất cho những ứng dụng hiện tại và tương lai chẳng hạn như: Gigabit Ethernet (1000Base-Tx), 10/100Base-Tx, token ring, 155 Mbps ATM, 100Mbps TP-PMD, ISDN, video dạng analog và digital, VoIP.
Nhân mạng PICOLINK Cat6  chuẩn RJ45 có thiết kế nhỏ gọn và tương thích với mặt (faceplate) chuẩn và SL Series, nhãn màu hỗ trợ đấu dây theo cả hai chuẩn T568A và T568-B, dễ dàng lắp đặt cáp với tùy chọn góc cáp vào là 900 hay 1800 ,
Modular Jack Cat6 PICOLINK tích hợp lacing fixture (sắp xếp dây và bấm cùng một lúc 8 sợi) cho việc bấm cáp bằng công cụ bắm SL (P/n 1725150). Có rất nhiều màu để lựa chọn như màu ngà, đen, trắng, xám, cam, xanh biển, đỏ, vàng, xanh lá, tím…
2. Thông số kỹ thuật của Nhân ổ cắm mạng Cat6 PICOLINK
Bọc giáp chống nhiễu (Shielded).
Vượt qua tất cả các yêu cầu về hiệu suất của TIA/EIA Cat 6.
Dễ dàng lắp đặt cáp với góc cáp vào là 1800 hoặc 900
Hỗ trợ 2 chuẩn nối dây T568A hoặc T568B.
Có nắp che bụi.
Đuôi chụp đi kèm giúp giới hạn độ uốn cong của cáp tại vị trí bấm.
8-Position RJ45 modular jack ứng dụng cho 1-, 2-, 3- and 4-cặp.
Bấm đầu với công cụ SL Series Modular Jack Termination Tool hoặc 110 punch-down Tool.
