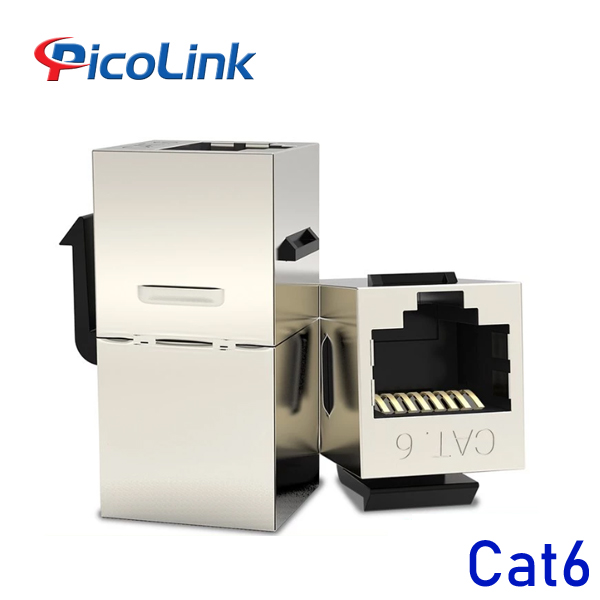

Nhân Đấu Nối Mạng RJ45 Cat6 STP Chống Nhiễu PicoLink PL-S19166

Module RJ45 Cat6 STP PicoLink PL-S19166 là giải pháp kết nối mạng chuyên nghiệp, được thiết kế đặc biệt cho các hệ thống đòi hỏi khả năng chống nhiễu cao và truyền dẫn ổn định.

1. Thông số kỹ thuật nổi bật

✅ Chuẩn kết nối: RJ45 8P8C STP (Shielded Twisted Pair)
✅ Hiệu suất truyền dẫn:

  • 1Gbps @ 100m

  • 10Gbps @ 55m (với Cat6a)

  • Băng thông 250MHz

✅ Công nghệ chống nhiễu:

  • Lớp vỏ kim loại bảo vệ toàn diện

  • Tiếp đất 360° qua vỏ connector

  • Giảm nhiễu EMI/RFI đến 90%

✅ Vật liệu cao cấp:

  • Vỏ nhựa PC chống cháy UL94V-0

  • Chân tiếp xúc đồng mạ vàng 50μm

  • Thiết kế chịu lực >1000 lần cắm/rút

✅ Tương thích:

  • Cáp Cat6/Cat6a STP

  • Chuẩn bấm T568A/T568B


2. Hướng dẫn lắp đặt chi tiết

Bước 1: Chuẩn bị cáp

  • Sử dụng cáp Cat6 STP 23AWG

  • Tuốt vỏ 25mm, bảo toàn lớp shield

Bước 2: Tiếp đất

  1. Mở lớp bảo vệ kim loại

  2. Xoắn dây drain wire

  3. Kết nối với vỏ module

Bước 3: Đấu dây (Chuẩn T568B)


Copy
Download
1. Trắng Cam → Chân 1
2. Cam → Chân 2
3. Trắng Xanh Lá → Chân 3
4. Xanh Dương → Chân 4
5. Trắng Xanh Dương → Chân 5
6. Xanh Lá → Chân 6
7. Trắng Nâu → Chân 7
8. Nâu → Chân 8

Bước 4: Hoàn thiện

  • Dùng punch-down tool lực 20-25lb

  • Test bằng Fluke DSX-5000


3. So sánh hiệu năng

Thông số PL-S19166 (Cat6 STP) Module UTP thường
Tốc độ 10Gbps 1Gbps
Nhiễu xuyên âm -60dB -45dB
Khoảng cách 100m (1Gbps) 80m (1Gbps)
Giá thành Cao hơn 35% Tiết kiệm

4. Ứng dụng thực tế

🏢 Văn phòng: Hệ thống mạng doanh nghiệp
🏭 Nhà máy: Kết nối thiết bị công nghiệp
🏨 Khách sạn: Hệ thống camera an ninh
🎮 Gaming: Giảm ping <2ms

Nhân Wallplate chuẩn Cat6 STP RJ45 Picolink PL19166

THÔNG SỐ KỸ THUẬT

Tên sản phẩm Nhân Wallplate chuẩn Cat6 STP RJ45
Hãng sản xuất Picolink
Model PL19166
Màu sắc Trắng
Chất liệu Nhựa LG PC
Điểm tiếp xúc Hợp kim kẽm, mạ vàng 50u chống ăn mòn
Đạt chuẩn Pass Fluke Test, TIA/EIA , ISO, RoHS, LSZH

ĐẶC ĐIỂM NỔI BẬT

- Nhân Wallplate chuẩn Cat6 STP RJ45 được sản xuất với chất liệu nhựa PC + ABS , thân thiện môi trường. ( Loại nhựa cao cấp nhất hiện nay)

- Điểm tiếp xúc là đồng nguyên chất, mạ vàng 50U chống ăn mòn, cải thiện hiệu suất tín hiệu, khả năng chống ô xi hóa cực tốt ,ngăn chặn sự ăn mòn theo thời gian.

- Vỏ bọc lớp hợp kim chống nhiễu giúp tín hiệu được ổn định hơn

- Đạt chuẩn : Pass Fluke Test, TIA/EIA , ISO, RoHS, LSZH

Thông số kỹ thuật:

1. Các chân mạ vàng được kết nối với bảng mạch dữ liệu hiệu suất cao để đảm bảo độ dẫn điện cao, lớp bảo vệ kim loại, cấu trúc bảo vệ chống nhiễu điện từ bên ngoài, không bị mất tín hiệu và truyền điểm ổn định

2. Cả hai đầu đều được thiết kế bọc hoàn toàn để tránh tiếp xúc với lớp che chắn kim loại và bảo vệ mô-đun mạch

3. Cấu trúc tổng thể của gói mạ đồng nguyên chất, chống lão hóa, chống ăn mòn, bền và bền



4. Thiết kế khóa, kết nối ổn định, không chỉ đầu nối hoặc mô-đun mạng, có thể được dán trực tiếp vào bảng trống và khung phân phối trống. Không cần nối dây, tiết kiệm thời gian và công sức

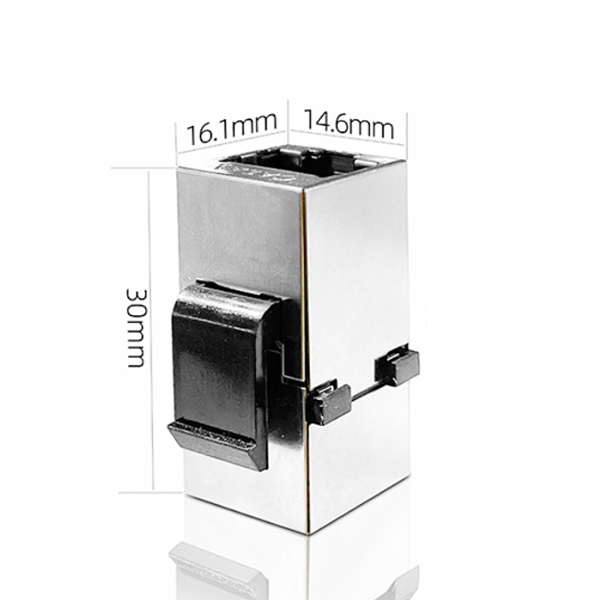

Nhân đấu nối mạng RJ45 CAT6 STP có chống nhiễu

Nhân đấu nối mạng RJ45 CAT6 STP có chống nhiễu
