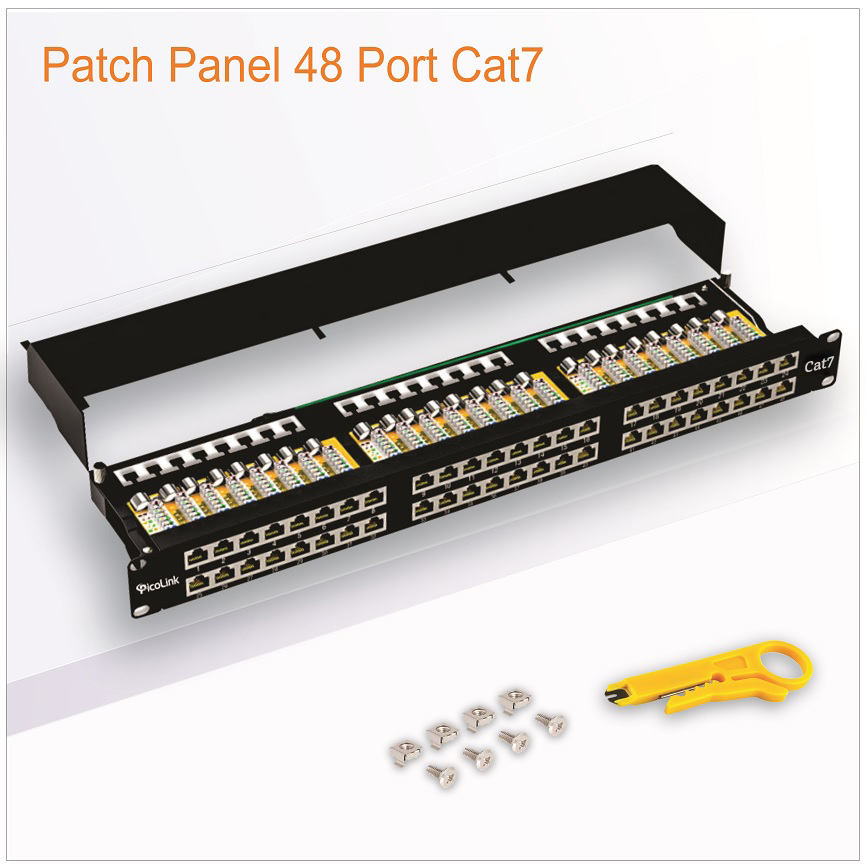

 Patch Panel PicoLink PL-S2U48-C7 là thiết bị đấu nối mạng cao cấp 48 cổng Cat7, thiết kế 2U tiêu chuẩn rack 19", hỗ trợ băng thông lên đến 600MHz, đạt chuẩn ISO/IEC 11801 Class F, phù hợp cho các hệ thống mạng 10Gbps và các ứng dụng đòi hỏi hiệu suất cao.

1. Thông số kỹ thuật nâng cao

Đặc tính Thông số kỹ thuật
Kiểu kết nối 48 port RJ45 Cat7
Tiêu chuẩn ISO/IEC 11801 Class F, ANSI/TIA-568-C.2
Băng thông 600MHz
Tốc độ truyền 10Gbps @ 100m
Chống nhiễu Shielded (S/FTP)
Vật liệu Hợp kim nhôm chống nhiễu EMI/RFI
Tiếp xúc Đầu nối mạ vàng 50μm
Kích thước 2U (88.9mm), rack 19"
Nhiệt độ hoạt động 0°C ~ 60°C
Độ ẩm 10% ~ 90% không ngưng tụ

Đặc điểm nổi bật:

  • Hỗ trợ PoE++ (802.3bt) cho các thiết bị công suất cao

  • Thiết kế modular dễ dàng bảo trì

  • Hệ số nhiễu xuyên âm (NEXT) <-60dB @ 100MHz

  • Tương thích ngược với Cat6/6A/5e


2. Hướng dẫn triển khai chuyên nghiệp

Bước 1: Lắp đặt vật lý

  1. Chuẩn bị tủ rack:

    • Đảm bảo khoảng cách thông gió tối thiểu 1U phía trên

    • Sử dụng khung lắp đặt chuyên dụng cho thiết bị 2U

  2. Lắp đặt patch panel:

    bash
    Copy
    Download
    # Quy trình lắp đặt tiêu chuẩn
    1. Căn chỉnh vị trí trên rail rack
    2. Bắt vít 4 góc theo tiêu chuẩn EIA-310
    3. Kiểm tra độ chắc chắn bằng torque screwdriver (0.6 N·m)

Bước 2: Đấu nối cáp S/FTP Cat7

Công cụ cần thiết:

  • Bộ termination tool chuyên dụng cho Cat7

  • Cable certifier (Fluke DSX-8000)

  • Anti-static wrist strap

Quy trình chi tiết:

  1. Xử lý cáp:

    • Sử dụng cable stripper chuyên dụng cắt cách điện

    • Giữ nguyên lớp foil shielding cho đến khi đấu nối

    python
    Copy
    Download
    # Pseudocode xử lý cáp
    def prepare_cable():
        strip_outer_jacket(30mm)
        maintain_foil_shielding()
        untwist_pairs(max_15mm)
  2. Đấu nối theo chuẩn:

    • Sử dụng kỹ thuật punch-down 110-style

    • Tuân thủ quy tắc pair separation nghiêm ngặt

  3. Kiểm tra chất lượng:

    bash
    Copy
    Download
    fluke_dsx_test --standard=cat7 --length=100m --poe=bt

3. Bảo trì và khắc phục sự cố

Lịch bảo trì định kỳ:

  • Hàng tháng: Kiểm tra tiếp xúc connector

  • Hàng quý: Đo lại thông số truyền dẫn

  • Hàng năm: Vệ sinh hệ thống tiếp đất

Các lỗi thường gặp:

  1. Nhiễu tín hiệu:

    • Giải pháp: Kiểm tra lại hệ thống grounding

    • Sử dụng TDR để xác định điểm nhiễu

  2. Mất kết nối:

    bash
    Copy
    Download
    # Sử dụng cable analyzer
    cable_diagnose --port=1-48 --test=continuity
  3. Quá nhiệt:

    • Lắp đặt thêm quạt tản nhiệt

    • Kiểm tra tải PoE


4. Ứng dụng thực tế cao cấp

Data Center Tier 4:

  • Triển khai trong hệ thống Spine-Leaf Architecture

  • Kết hợp với QSFP28 100G uplink

Phòng Lab AI/ML:

  • Hỗ trợ traffic RDMA over Converged Ethernet

  • Kết nối GPU cluster với độ trễ thấp

Bảng so sánh hiệu năng:

Scenario Cat6A (500MHz) Cat7 (600MHz)
10Gbps @ 100m 32dB margin 38dB margin
Power Loss 3.2dB 2.8dB
Alien Crosstalk -65dB -72dB
