Chi tiet SP
Patch Panel PicoLink PL-S2U48R-C6 là thiết bị quản lý kết nối mạng Cat6, được thiết kế để tổ chức hệ thống dây mạng trong tủ rack, phù hợp cho doanh nghiệp, văn phòng hoặc trung tâm dữ liệu quy mô nhỏ.

1. Thông tin chung

  • Model: PL-S2U48R-C6

  • Hãng sản xuất: PicoLink

  • Chuẩn kết nối: Cat6 (TIA/EIA-568-C.2)

  • Số cổng: 48 port RJ45

  • Kích thước: 2U (19-inch rack mount)

2. Thông số kỹ thuật chi tiết

✅ Hiệu suất mạng:

  • Hỗ trợ tốc độ lên đến 10Gbps (khoảng cách ngắn)

  • Băng thông 250MHz

  • Tương thích ngược với Cat5e/Cat5

✅ Thiết kế vật lý:

  • Chất liệu: Thép mạ kẽm, sơn tĩnh điện

  • Kiểu kết nối: Fixed (non-modular)

  • Màu sắc: Đen/Xám

  • Trọng lượng: ~3.5kg

✅ Tính năng đặc biệt:

  • Nhãn port số rõ ràng

  • Hỗ trợ cả UTP và FTP (tùy cách đấu dây)

  • Lỗ thoát nhiệt thiết kế thông minh

3. So sánh với các dòng khác

Tính năng PL-S2U48R-C6 (Cat6) PL-S2U48R-C5 (Cat5e) PL-S1U24X-C6 (Cat6)
Số cổng 48 48 24
Tốc độ 10Gbps* 1Gbps 10Gbps*
Băng thông 250MHz 100MHz 250MHz
Kiểu thiết kế Fixed Fixed Modular
Kích thước 2U 2U 1U

*Lưu ý: 10Gbps đạt được ở khoảng cách ≤55m với cáp Cat6 chất lượng cao

4. Hướng dẫn lắp đặt

  1. Chuẩn bị dụng cụ:

    • Tuốc-nơ-vít

    • Kìm bấm mạng

    • Cable tester

  2. Quy trình lắp đặt:

    • Bước 1: Gắn patch panel vào tủ rack 19-inch

    • Bước 2: Đấu dây theo chuẩn T568B (khuyến nghị)

    • Bước 3: Kiểm tra thông mạch bằng tester

    • Bước 4: Dán nhãn quản lý từng port

5. Ứng dụng thực tế

  • Trung tâm dữ liệu nhỏ và vừa

  • Phòng server doanh nghiệp

  • Hệ thống mạng cho tòa nhà văn phòng

  • Giải pháp CCTV IP chất lượng cao

6. Ưu điểm vượt trội

✔ Mật độ cổng dày (48 port) tiết kiệm không gian
✔ Tương thích PoE+ (IEEE 802.3at)
✔ Độ bền cao với khung thép dày 1.2mm
✔ Dễ dàng bảo trì với thiết kế cố định

7. Hạn chế cần lưu ý

❌ Không thay thế module riêng lẻ được (do thiết kế fixed)
❌ Yêu cầu kỹ thuật đấu dây chính xác để đạt hiệu suất tối ưu



  • Nơi mua uy tín:

    • Nhà phân phối chính thức PicoLink

    • Sàn TMĐT (Shopee, Lazada - chọn seller uy tín)

9. Mẹo sử dụng hiệu quả

🔹 Sử dụng cáp Cat6 chính hãng (khuyến nghị AWG23)
🔹 Đánh số port rõ ràng để dễ quản lý
🔹 Kiểm tra nhiệt độ thường xuyên khi dùng PoE

10. Câu hỏi thường gặp

Q: Có thể dùng cho mạng 10Gbps toàn bộ 48 port?
A: Có thể, nhưng cần đảm bảo:

  • Chiều dài cáp ≤55m

  • Sử dụng switch hỗ trợ 10Gbps

  • Nhiệt độ phòng <35°C

Q: Có hỗ trợ PoE++ không?
A: Có, nhưng khuyến nghị:

  • Không sử dụng quá 75% tải

  • Lắp thêm quạt tản nhiệt nếu dùng nhiều port PoE

Q: Thời gian bảo hành?
A: 12 tháng chính hãng từ ngày mua

Kết luận

Patch Panel PicoLink PL-S2U48R-C6 là giải pháp tối ưu cho:

  • Doanh nghiệp cần mật độ cổng cao

  • Hệ thống đòi hỏi khả năng mở rộng

  • Ứng dụng 10Gbps và PoE+

–  Đạt chuẩn kết nối 10/100/1.000/10.000 Mbps (10 Gbps).

– Modular Jack và Lacing Fixture Housing: Hợp kim kẽm.
– IDC Connecting Block: Polycarbonate, 94V-0 rated.
– Cutting Blade và Shield Point Contact: Thép.
– Điểm tiếp xúc trên Jack – Phosphorous bronze, được mạ vàng với đô dày 1.27µm [.000050in] ở khu vực cần thiết, mạ chì ít nhất 3.81µm [.000150in]  cho khu vực xung quanh và mạ niken dày ít nhất 1.27µm [.000050in] trên lưỡi cắt.
– Connector Housing Interface (6-Pack Module): Hợp chất Polyester.
– Panel: Thép, vỏ màu đen.
– Điện áp: Tối đa 150VAC.
– Nhiệt độ hoạt động: -400 đến 700C.
– Độ bền Modular Jack    –     750 lần bấm.

Giới thiệu Patch Panel CAT6 PICOLINK, 48 port

Patch panel Cat6 48 port PicoLink vượt tất cả các yêu cầu về hiệu suất chuẩn ANSI/TIA/EIA-568-B.2-10:2008 Category 6 và ISO/IEC 11801:2002/Amd 1:2008 Class EA up to 500 MHz.

Thanh đấu nối CAT6 PicoLink thỏa mãn tất cả các yêu cầu hiệu suất cho những ứng dụng hiện tại và tương lai chẳng hạn như: 10 Gigabit Ethernet , Gigabit Ethernet (1000BASE-TX), 10/100BASE-TX, token ring, 155 Mbps ATM, 100 Mbps TP-PMD, ISDN, video dạng digital hay analog, digital voice (VoIP).

Patch panel Cat6 48 port PicoLink có nhãn màu hỗ trợ đấu dây theo cả 2 chuẩn T568A và T568B, rất thuận tiện cho việc lắp đặt và kiểm tra.Được thiết kế với 6 cổng trên 1 modules, nó cho phép dán nhãn 9mm và 12mm hoặc là các biểu tượng màu.

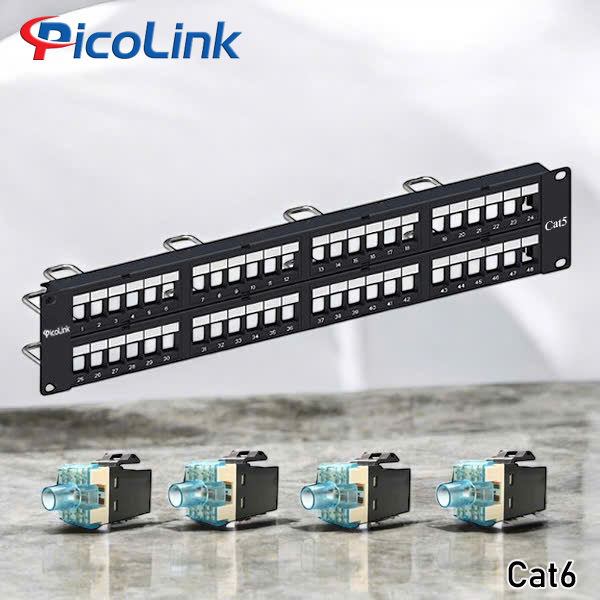

Patch Panel PicoLink CAT6 48 Port Chính Hãng P/N: PL-S2U48R -C6



Patch Panel PicoLink CAT6 48 Port Chính Hãng P/N: PL-S2U48R -C6

Patch Panel PicoLink CAT6 48 Port Chính Hãng P/N: PL-S2U48R -C6
