Chi tiet SP

Patch Panel PicoLink PL-S2U48R-C5 là thiết bị quản lý kết nối mạng Cat5e, được thiết kế để tổ chức hệ thống dây mạng trong tủ rack, phù hợp cho doanh nghiệp, văn phòng hoặc trung tâm dữ liệu quy mô nhỏ.


1. Thông số kỹ thuật

✅ Chuẩn kết nốiCat5e (Class D)
✅ Số cổng48 port RJ45
✅ Tốc độ hỗ trợ1Gbps (1000Mbps)
✅ Băng thông100MHz
✅ Thiết kế:

  • Dạng cố định (Non-Modular) – Các cổng RJ45 được gắn liền với panel.

  • Vỏ kim loại chắc chắn, phù hợp lắp trong tủ rack 19-inch.

  • Hỗ trợ UTP (Unshielded Twisted Pair).
    ✅ Kích thước2U (Tiêu chuẩn rack server).
    ✅ Phù hợp với: Cáp mạng Cat5e (AWG 24), hệ thống Ethernet, VoIP, Camera IP.


2. Ưu điểm nổi bật

✔ Giá thành hợp lý – Phù hợp cho hệ thống mạng cơ bản.
✔ Thiết kế chắc chắn – Khung thép bền, chống nhiễu tĩnh điện.
✔ Tích hợp nhãn port – Dễ dàng quản lý hệ thống dây.
✔ Tương thích tủ rack – Chuẩn 2U, tiết kiệm không gian.


3. Ứng dụng

  • Mạng LAN văn phòng, trường học.

  • Hệ thống điện thoại VoIP.

  • Camera giám sát IP.

  • Kết nối mạng cho switch, router, server.


4. Hướng dẫn lắp đặt

  1. Gắn Patch Panel vào tủ rack (sử dụng ốc vít đi kèm).

  2. Đấu dây mạng Cat5e vào từng cổng RJ45 (theo chuẩn T568A/T568B).

  3. Dùng kìm bấm mạng để cố định dây.

  4. Kiểm tra tín hiệu bằng cable tester sau khi hoàn thành.


5. So sánh với các loại Patch Panel khác

Tiêu chí Cat5e (PL-S2U48R-C5) Cat6 Patch Panel Cat5 Patch Panel
Tốc độ 1Gbps 1Gbps (10Gbps ngắn) 100Mbps
Băng thông 100MHz 250MHz 100MHz
Chống nhiễu UTP UTP/FTP UTP
Số cổng 48 port 24/48 port 12/24 port
Kích thước 2U 1U/2U 1U



7. Lưu ý khi sử dụng

🔹 Chỉ sử dụng cáp Cat5e để đảm bảo hiệu suất tối ưu.
🔹 Kiểm tra kết nối sau khi lắp đặt bằng cable tester.
🔹 Không hỗ trợ PoE cao (nếu dùng PoE, nên chọn Cat6 để ổn định hơn).


Kết luận

PicoLink PL-S2U48R-C5 là giải pháp tiết kiệm chi phí cho hệ thống mạng Cat5e với số lượng cổng lớn (48 port). Nếu bạn cần tốc độ cao hơn, có thể cân nhắc Patch Panel Cat6.

–  Đạt chuẩn kết nối 10/100/1.000/.

– Modular Jack và Lacing Fixture Housing: Hợp kim kẽm.
– IDC Connecting Block: Polycarbonate, 94V-0 rated.
– Cutting Blade và Shield Point Contact: Thép.
– Điểm tiếp xúc trên Jack – Phosphorous bronze, được mạ vàng với đô dày 1.27µm [.000050in] ở khu vực cần thiết, mạ chì ít nhất 3.81µm [.000150in]  cho khu vực xung quanh và mạ niken dày ít nhất 1.27µm [.000050in] trên lưỡi cắt.
– Connector Housing Interface (6-Pack Module): Hợp chất Polyester.
– Panel: Thép, vỏ màu đen.
– Điện áp: Tối đa 150VAC.
– Nhiệt độ hoạt động: -400 đến 700C.
– Độ bền Modular Jack    –     750 lần bấm.

Giới thiệu patch Panel CAT5 PICOLINK , 48 port

Patch panel Cat5 48 port PicoLink vượt tất cả các yêu cầu về hiệu suất chuẩn ANSI/TIA/EIA-568-B.2-10:2008 Category 5 và ISO/IEC 11801:2002/Amd 1:2008 Class EA up to 500 MHz.

Thanh đấu nối CAT5 PicoLink thỏa mãn tất cả các yêu cầu hiệu suất cho những ứng dụng hiện tại và tương lai chẳng hạn như: 10 Gigabit Ethernet , Gigabit Ethernet (1000BASE-TX), 10/100BASE-TX, token ring, 155 Mbps ATM, 100 Mbps TP-PMD, ISDN, video dạng digital hay analog, digital voice (VoIP).

Patch panel Cat5 48 port PicoLink có nhãn màu hỗ trợ đấu dây theo cả 2 chuẩn T568A và T568B, rất thuận tiện cho việc lắp đặt và kiểm tra.Được thiết kế với 6 cổng trên 1 modules, nó cho phép dán nhãn 9mm và 12mm hoặc là các biểu tượng màu.

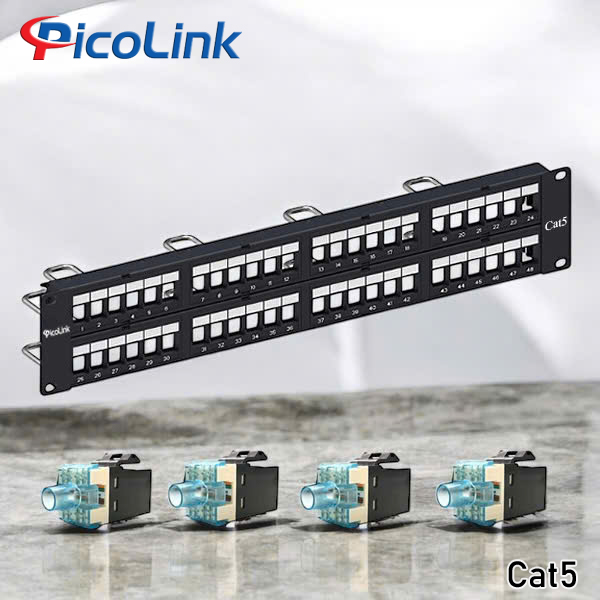

Patch Panel PicoLink CAT5 48 Port Chính Hãng P/N: PL-S2U48R -C5

Patch Panel PicoLink CAT5 48 Port Chính Hãng P/N: PL-S2U48R -C5

Patch Panel PicoLink CAT5 48 Port Chính Hãng P/N: PL-S2U48R -C5
